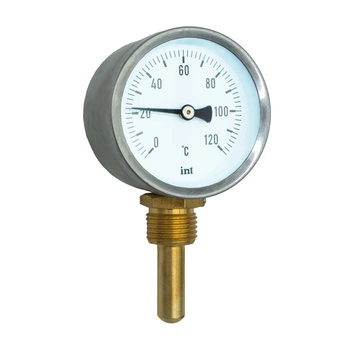

Termometr bimetaliczny tarczowy. TB-063 63mm 1/2" 0-120°C L-45 przył. radialne INTROL CTS111
Opis produktu
Termometr bimetaliczny tarczowy. TB-063 63mm 1/2" 0-120°C L-45 przył. radialne CTS111
Termometr standardowy TB-063 przeznaczony jest do stosowania głównie w systemach grzewczych i wodociągowych
Materiał wykonania: obudowa - aluminium; pierścień - stal nierdzewna; czujnik i osłona - stop miedzi
Zasada działania termometru oparta jest na wykorzystaniu zjawiska różnej rozszerzalności termicznej metali. Pomiar temperatury odbywa się za pomocą czujnika bimetalicznego, który stanowi spirala skręcona nierozdzielnie z dwóch taśm metali o różnej wartości współczynnika rozszerzalności temperaturowej. Pod wpływem temperatury taśma wygina się w kierunku metalu o mniejszej rozszerzalności. Obrót osi bimetalu przenoszony jest na wskazówkę wyznaczającą na tarczy temperaturę
DANE TECHNICZNE:
- Przyłącze: procesowe – radialne
- Ciśnienie: 6 bar
- Długość czujnika: 45 mm
- Gwint: G1/2"
- Dokładność: ±2,00%
- Średnica obudowy: 63 mm
- Zakres pomiarowy temperatury: 0-120°C
- Wymiary z osłoną: A: 40 mm, B: 9 mm, C: 9 mm, D: 63,5 mm, E: 12 mm, Ø: 11 mm
