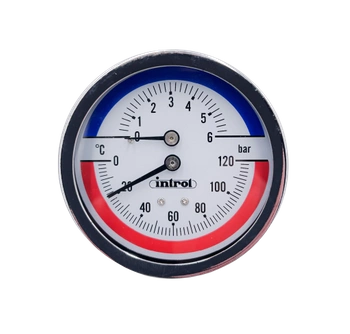

Termomanometr TM-14 80mm 1/2" 0,6 MPa 0-120°C przył. Tylne INTROL CTS141
Szybka wysyłka - 24h dla towarów znajdujących się na magazynie głównym (M1)
Wysyłka od: 13,99 zł
Sprawdź czasy i koszty wysyłki
Bezproblemowe zwroty - 14 dni od daty zakupu bez podania przyczyny
Darmowa dostawa - paczek kurierskich do 30 kg przy zamówieniach przedpłaconych od 99,00 zł
Opis produktu
Termomanometr TM-14 80mm 1/2" 0,6 MPa 0-120°C przył. tylne CTS141
Termomanometr TM-14 wykorzystywany jest jako podwójny wskaźnik temperatury i ciśnienia m.in. w kotłach parowych, systemach grzewczych. Wykonanie materiałowe obudowy: stal węglowa. Wykonanie materiałowe czujnika i zaworu stopowego: stopy miedzi
Zasada działania bimetalu oparta jest na wykorzystaniu zjawiska różnej rozszerzalności termicznej metali. Pomiar temperatury odbywa się za pomocą czujnika bimetalicznego, który stanowi spirala skręcona nierozdzielnie z dwóch taśm metali o różnej wartości współczynnika rozszerzalności temperaturowej.
Pod wpływem temperatury taśma wygina się w kierunku metalu o mniejszej rozszerzalności. Obrót osi bimetalu przenoszony jest na wskazówkę wyznaczającą na tarczy temperaturę.
Zasada działania rurki Bourdona oparta jest na sprężystości metalowej rurki, o odpowiednim spłaszczonym przekroju poprzecznym. Zamontowana przekładnia mechaniczna zamienia ruch rurki na ruch obrotowy wskazówki wskazującej działające ciśnienie.
Zasada działania rurki Bourdona oparta jest na sprężystości metalowej rurki, o odpowiednim spłaszczonym przekroju poprzecznym. Zamontowana przekładnia mechaniczna zamienia ruch rurki na ruch obrotowy wskazówki wskazującej działające ciśnienie.
DANE TECHNICZNE:
- Akcesoria: zawór odcinający
- Dokładność: 2,5%
- Element pomiarowy: rurka Bourdona
- Materiał elementów zwilżanych: mosiądz
- Materiał obudowy: stal węglowa
- Medium: ciecze nieagresywne, gazy nieagresywne, olej, woda (H2O), powietrze
- Montaż: radialny, tylny
- Przyłącze procesowe: G1/2
- Średnica obudowy: 80 mm
- Temperatura medium: do 200°C
- Temperatura otoczenia: -20 ... 50°C
- Wielkość mierzona: temperatura, ciśnienie
- Zakres pomiarowy ciśnienia: 0 ... 6 bar
- Zakres pomiarowy temperatury: 0 ... 120°C
Specyfikacja
Producent
Typ produktu
TERMO-MANOMETR
Przyłącze
G 1/2
Rodzaj przyłącza
radialny, tylny
Medium
ciecze nieagresywne, gazy nieagresywne, olej, woda (H2O), powietrze
Maksymalna temperatura medium
do 200°C
Zakres pomiarowy ciśnienia
0 ... 6 bar
Zakres pomiarowy temperatury otoczenia
-20 ... 50°C
Dokładność pomiarowa
2,5%
Materiał obudowy
stal węglowa
Zakres pomiarowy temperatury
0 ... 120°C
Element pomiarowy
rurka Bourdona
Średnica obudowy
80 mm
Materiał elementów zwilżanych
mosiądz
Wielkość mierzona
temperatura, ciśnienie
