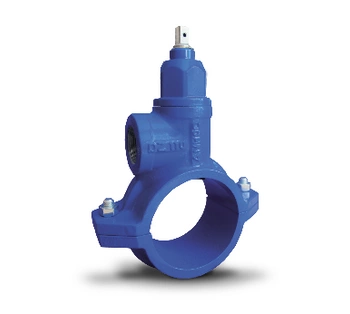

Nawiertka PCV/PE FI 90/32 ANWOD AN003 / AN-090-32
Opis produktu
Nawiertka PCV/PE FI 90/32
Nawiertka na PE i PVC służy do wykonania przyłącza domowego na wodociągu z rury PE lub PVC przez nawiercenie otworu pod ciśnieniem. Opaska przyłączeniowa do wody spełnia rolę zaworu (zasuwy) wykonanego przyłącza
CHARAKTERYSTYKA PRODUTKTU:
- Temperatura pracy tmax: 40°C
- Atest higieniczny: BK/W/0286/01/2018
- Zabezpieczenie antykorozyjne: Farba proszkowa: poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005, grubość 250 μm ÷ 300 μm
- Elementy uszczelniające: guma NKJ, atest HK/W/1135/01/2014 guma EPDM, atest HK/W/0713/01/2013 guma NBR 70, atest HK/W/0380/01/2016
- Badania i wymagania: zgodne z PN -EN 1074-1:2002, Korpus: żeliwo EN-GJL 250, PN-EN 1561:2012, Gwinty rurowe: PN-EN ISO 228-1:2005, PN-EN ISO 228-2:2005, Ciśnienie pracy: PN 1.0 MPa, 1,6 MPa
RYSUNEK TECHNICZNY:
- Korpus ZL250, EN-GJL 250, PN-EN 1561:2012
- Opaska ZL250, EN-GJL 250, PN-EN 1561:2012
- Pokrętło X20Cr13, PN-EN 10088-1:2014 (lub MO58, CW614N, PN-EN 12164:2016)
- Uszczelka typu "O" guma NBR 70, atest HK/W/0380/01/2016
- Głowica ZL250, EN-GJL 250, PN-EN 1561:2012
- Uszczelka typu "O": guma NKJ, atest HK/W/1135/01/2014
- Frez z zaworem MO58, CW614N, PN-EN 12164:2016
- Gniazdo zaworu MO58, CW614N, PN-EN 12164:2016
- Uszczelka profilowa NKJ, atest HK/W/1135/01/2014
- Uszczelka typu "O" guma EPDM, atest HK/W/0713/01/2013
- Śruba, PN-EN ISO 4016
- Zabezpieczenie, PN-81/M-85111
- Nakrętka, PN-EN ISO 4032
WYMIARY TECHNICZNE:
- DZ - średnica zewnętrzna rury wodociągu: 90 mm
- dw - średnica wyjścia nawiertki: 32 mm
- do - średnica otworu pod frez: 32 mm
- gw - gwint wyjścia: R 1 1/4''
- SDR 17: DN średnica nominalna: 79 mm, grubość ścianki: 5,4 mm, PN 10: nawiercane frezem
- SDR 11: DN średnica nominalna: 7,4 mm, grubość ścianki: 8,2 mm, PN 16: nawiercane frezem
Specyfikacja
Producent
Typ produktu
nawiertka
