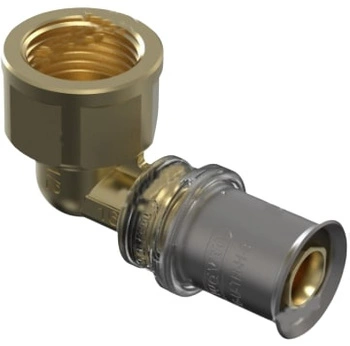

Kolano 90° Wavin Tigris M5 4064224 GW 20x1/2

Kolano 90º 20x1/2 GW Tigris M5

Tigris M5 jest pierwszą na świecie kształtką, która posiada innowacyjnąfunkcję ACOUSTIC LEAK ALERT (akustyczne wykrywanie nieszczelności).Każda niezaciśnięta kształtka ujawni się poprzez głośny gwizd!

Wavin Tigris M5 to pierwsze i jedyne kształtki, które posiadają ACOUSTIC LEAK ALERT – zintegrowany akustyczny system wykrywania nieszczelności podczas prób ciśnieniowych wykonywanych powietrzem. Ta funkcja umożliwia instalatorom szybkie sprawdzenie całej instalacji i wykrycie niezaciśniętych kształtek. Dzięki ACOUSTIC LEAK ALERT każda niezaprasowana kształtka emituje głośny dźwięk gwizdka (80 db), co sprawia, że jej odnalezienie jest niezwykle proste.

Program kształtek Wavin Tigris opiera się na niezawodnej technologii łączenia poprzez zaciśnięcie. Nowa rodzina Wavin Tigris M5 to blisko 140 wariantów kształtek w średnicach od 16–40 mm. Nowy Wavin Tigris M5 jest w pełni kompatybilny ze swoim poprzednikiem Wavin Tigris M1. Zarówno Tigris M5, jak i Tigris M1 pasują do tej samej wielowarstwowej rury PE-Xc/Al./PE i znajdują zastosowanie w instalacjach c.w.u., c.o. i ogrzewania podłogowego.

Sposób montażu, zaciskanie (zaprasowywanie).

Możliwość betonowania kształtek (zabezpieczenie przed bezpośrednim działaniem betonu).

Zastosowanie:

• ciepła i zimna woda użytkowa
• centralne ogrzewanie, ogrzewanie podłogowe
• instalacje technologiczne (woda lodowa, sprężone powietrze)

Dane techniczne:

• Długość połączenia 1: 25,5 mm
• Długość robocza połączenia 1: 25,5 mm
• Grubość ściany połączenia 1: 2,25 mm
• Grubość ściany połączenia 2: 2,25 mm
• Kąt łuku: 90º
• Maksymalna temperatura medium (ciągła): 70ºC
• Maksymalne ciśnienie robocze przy 70°C: 10 bar
• Maks. temperatura pracy 95°C (w pracy chwilowej) i 110°C (awaryjnej) dla rur PE-Xc/AL/PE-HD; 90°C dla rur PERT/EVOH/PERT
• Materiał: mosiądz
• Materiał połączenia 1: mosiądz
• Materiał połączenia 2: mosiądz
• Materiał uszczelki: EPDM
• Minimalna temperatura medium (ciągła): 0ºC
• Model: jednoczęściowy
• Model mimośrodowy: nie
• Model redukcyjny: nie
• Model/kształt/forma: kolanko
• Obróbka powierzchni połączenia 1: stan surowy
• Obróbka powierzchni połączenia 2: stan surowy
• Połączenie 1: mufa zaciskowa
• Połączenie 2: Gwint wewnętrzny gazowy walcowy (BSPP)
• Rura systemowa: tak
• Szerokość klucza: 27 mm
• Średnica zewnętrzna rury połączenia 1: 20 mm
• Średnica zewnętrzna rury połączenia 2: 21,2 mm
• Wartość Zeta: 4,2
• Z kołnierzem oporowym: tak
• Z odpływem: nie
• Z odpowietrznikiem: nie
• Z uszczelkami: tak
• Zabezpieczenie powierzchni połączenia 1: stan surowy
• Zabezpieczenie powierzchni połączenia 2: stan surowy
• Zaślepiona: nie
• Znamionowa średnica wewnętrzna połączenia 1: 1/2 cala
• Znamionowa średnica wewnętrzna połączenia 2: DN 15
