Zasuwa FI 80 TYP E 4000 HAWLE ZS4000080E1XW16
Opis produktu

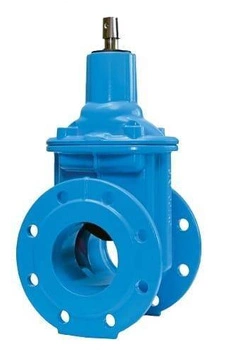

Zasuwa FI 80 TYP E 4000
Miękko-uszczelniająca zasuwa klinowa, równoprzelotowa zgodna z EN 1074-1 i EN 1074-2
Zasuwa kołnierzowa. Prowadzenie klina o wysokich właściwościach ślizgowych. Optymalna konstrukcja zapewniająca minimalne zużycie i momenty obrotowe zamykania. Nakrętka klina, przewymiarowanie długości gwintu pozwala na duże obciążenie momentem obrotowym. Łożyskowanie wrzeciona mocowane w korpusie poprzez zamek bagnetowy. O-ringi, pierścienie rowkowe osadzone w materiale odpornym na korozję. Podkładki ślizgowe zapewniające nisko-tarciowe łożyskowanie wrzeciona.
DANE TECHNICZNE:
- Typ produktu: zasuwa
- Rozmiar: DN80
- Kolor: niebieski
Legenda do rysunku:
- Korpus
- Pokrywa z żeliwa sferoidalnego EN-GJS-400, zabezpieczone zewnątrz i wewnątrz antykorozyjnie (epoksydowane) wg wytycznych GSK
- Klin z żeliwa sferoidalnego EN-GJS-400 z zawulkanizowaną zewnątrz i wewnątrz powłoką elastomerową
- Prowadzenie klina z tworzywa odpornego na zużycie
- Nakrętka klina z mosiądzu CuZn40Pb2
- Wrzeciono z walcowanym gwintem i polerowanymi powierzchniami pod uszczelki, dla nr kat. 4000E1 stal nierdzewna 1.4021, ułożyskowanie ślizgowe z POM
- Tuleja do uszczelek typu O-ring z mosiądzu, mocowana w korpusie poprzez ryglowanie bagnetowe, zabezpieczona przed wykręceniem, wielokrotne uszczelnienie uszczelkami typu O-ring
- Uszczelki typu O-ring z elastomeru
- Uszczelka płaska pokrywy z elastomeru
- Śruby z łbem walcowanym o gnieździe sześciokątnym ze stali ST 8.8 ISO 4762, wpuszczone i dzięki masie zalewowej oraz uszczelce płaskiej pokrywy całkowicie chronione przed korozją
- Pokrywa z PE, zabezpieczenie przed zanieczyszczeniem ożyskowania wrzeciona
- Podkładka ślizgowa z POM
- Łożysko wrzeciona z POM
