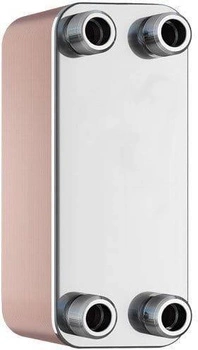

Wymiennik ciepła LB31-30 DN 25 0203-0063
Wymienniki L-line są wymiennikami płytowymi lutowanymi miedzią przeznaczonymi do standardowych instalacji grzewczych lub chłodniczych typu ciecz-ciecz. Optymalne ukształtowanie kanałów przepływowych zapewnia kompromis między uzyskaniem niskich oporów przepływu a wysoką wydajnością wymiany ciepła. Szczelność konstrukcji oraz stałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Jest to sprawdzone rozwiązanie w domowych instalacjach grzewczych, węzłach cieplnych, kotłach grzewczych, kominkach z płaszczem wodnym. Dla każdej wielkości wymiennika istnieje możliwość wybrania różnych wielkości przyłączy oraz wersji dwuprzepływowej wymiennika, charakteryzującej się wysoką wydajnością wymiany ciepła przy bardziej wymagających parametrach
W wymiennikach płytowych powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet metodą twardego lutowania próżniowego (wymienniki płytowe lutowane) lub skręcone z użyciem uszczelek i ram zewnętrznych (wymienniki płytowe skręcane)
Przepływ płynów ukierunkowany w co drugi kanał tworzony przez płyty grzewcze
DANE TECHNICZNE:
- Typ produktu: WYMIENNIK
- Liczba płyt: 30
- Maks. ciśnienie robocze: 30 bar
- Maksymalna temperatura przepływu: 230°C
- Materiał: Stal nierdzewna
- Moc: 33 kW
- Model: Lutowany
- Przyłącze obwodu pierwotnego: Gwint zewnętrzny
- Przyłącze obwodu wtórnego: Gwint zewnętrzny
- Rozmiar gwintu obwodu pierwotnego: 1 cal
- Rozmiar gwintu obwodu wtórnego: 1 cal (25)
- Znamionowa średnica wewnętrzna obwodu pierwotnego: 1 cal (25)
- Ciśnienie maksymalne projektowe: 30 bar
- Ciśnienie projektowe minimalne: 0 bar
- Liczba przyłączy: 4.0
- Łączenie płyt: Lutowane miedzią
- Przepływ maksymalny: 1,44 m3/h
- Rodzaj przyłącza: Gwint zewnętrzny
- Rozstaw króćców w pionie: 232 mm
- Rozstaw króćców w poziomie: 68 mm
- Schemat przepływu: jednoprzepływowy
- Temperatura projektowa minimalna: -195°C
- Wyposażenie w izolację termiczną: nie
- Wyposażenie w uchwyt do mocowania: nie
- Wyposażenie w złączki stalowe do spawania: nie
