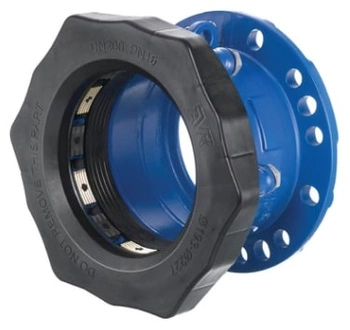

Łącznik kielichowo-kołnierzowy DN 80 (82-106) PN 10/16 nr633 Supa Maxi
Łącznik kielichowo-kołnierzowy Supa Maxi do wody pitnej i innych nieagresywnych płynów o temp. od -20°C do +70°C
Uniwersalne łączniki AVK Supa Maxi wyznaczają nowy standard. Opatentowany system uszczelniająco-wzmacniający SupaGrip™ zapewnia pewne podparcie uszczelki i pełną wytrzymałość na rozciąganie dla wszystkich materiałów rur do PN 16. Łączniki Supa Maxi są bardzo łatwe w montażu, mają możliwość odchylenia osiowego ± 4 °, stałą osłonę ochronną, uchwyty transportowe i są dokręcane od strony korpusu bez potrzeby ponownego dokręcania śrub.
Uwaga:
- do rur PE, uPVC, żeliwnych i stalowych max WP = 16 bar
- do rur ze stali nierdzewnej, AC, Bi-PVC oraz CFW GRP max WP = 10 bar
Cechy:
-
opatentowany system uszczelniająco - wzmacniający SupaGrip ™ z segmentowo - teleskopowym pierścieniem gwarantuje pewne podparcie uszczelki dla całego zakresu tolerancji
-
pełna wytrzymałość na rozciąganie dla wszystkich materiałów rur eliminuje konieczność stosowania bloków oporowych. Połączenie wzmocnione zapewniane jest za pomocą zacisków wzmacniających: z brązu dla rur PE i dla rur PVC oraz hartowanej stali nierdzewnej dla rur z żeliwa szarego, sferoidalnego, stali, stali nierdzewnej, CFW GRP oraz AC. W przypadku rur PE zaleca się stosowanie tulei wzmacniającej
-
w celu zapewnienia maksymalnej trwałości, zaciski wzmacniające montowane są do segmentów pierścienia za pomocą kołków z tworzywa sztucznego
-
odchylenie osiowe ± 4 ° przy maksymalnym ciśnieniu 1.5 x PN 16
-
duży zakres tolerancji
-
korpus z żeliwa sferoidalnego GGG-45 oraz pierścień teleskopowy ze staliwa pokryte powłoką z farby epoksydowej zgodnie z DIN 3476-część 1, PN-EN 14901 i wytycznymi GSK
-
uszczelka elastyczna wykonana z gumy EPDM dopuszczona do wody pitnej
-
śruby i nakrętki z powłoką przeciwcierną zapobiegającą ich zatarciu
-
osłona ochronna chroni łącznik podczas pracy i montażu
-
podczas doszczelniania rura nie jest wciągana do wewnątrz
-
śruby są dokręcane od strony korpusu łącznika aby ułatwić montaż przy ograniczonej przestrzeni w wykopie
-
śruby nie wymagają wtórnego dokręcania
-
uchwyty transportowe dla średnic DN 100-600
- średnice DN50-600 zatwierdzone dla PN16 (1.5x16 = 24 bar). Średnice DN50-300 przetestowane i zatwierdzone dla PN16 przez KIWA, zgodnie z PN-EN 1452
Zatwierdzenia:
- zgodnie z KIWA Certyfikat K 66561/02
- zatwierdzony zgodnie z ACS-France
- materiały zatwierdzone przez Belgaqua
- zgodnie z ÖVGW Certyfikat W 1.604
- zgodnie z SVGW Certyfikat nr 1205-6041
Standardy:
- zgodnie z PN-EN 14525
- owiercenie kołnierzy wg PN-EN 1092 (ISO 7005-2), PN10/16
Legenda do zdjęcia technicznego:
DN - 80 mm
SR1 - 82-106 mm
L - 198 mm
D - 235 mm
H3 - 200 mm
1. Nakrętka: stal kwasoodporna 1.4401
2. Śruba: stal nierdzewna 1.4301
3. Podkładka: stal nierdzewna 1.4301
4. Zacisk: stal nierdzewna i brąz CC491K
5. Uszczelka: guma EPDM
6. Pierścień ustalający: żeliwo sferoidalne
7. Pierścień dociskowy uszczelki: staliwo
8. Osłona ochronna: PE
